最新款可調位緊定手柄
發(fā)布日期： 2019-01-28

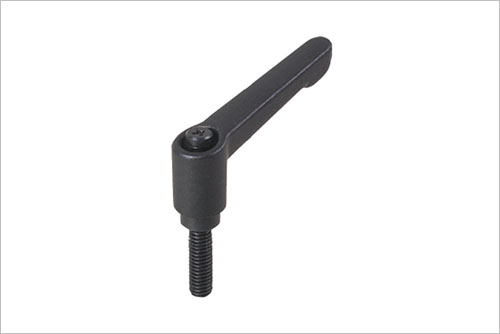

產品名稱：可調位緊定手柄
產品型號：HY8310.12-7
產品材質：鋅合金、鋼
表面處理：（手柄體）黑色、橙色、紅色或銀色
（螺桿）發(fā)黑處理或者鍍鋅

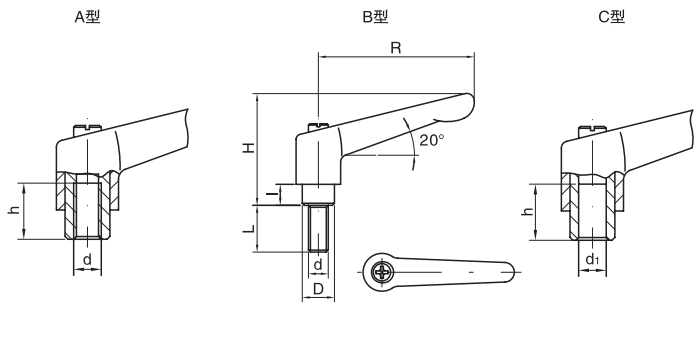

參數尺寸
| 產品編號 | 主要尺寸（mm） | 安裝孔 | 螺桿 | |||||||
| Type A | Type B | Type C | R | H | D | d | d? | h | I | L |
| HY8310.12-7\AM6x45 | HY8310.12-7\BM6x45xL | HY8310.12-7\C6x45 | 45 | 35 | 9.8 | M6 | 6 | 8 | 4 | 16、20、25、32、40 |
| HY8310.12-7\AM8x63 | HY8310.12-7\BM8x63xL | HY8310.12-7\C8x63 | 63 | 45 | 13 | M8 | 8 | 10 | 6.5 | 20、25、32、40、50 |
| HY8310.12-7\AM10x78 | HY8310.12-7\BM10x78xL | HY8310.12-7\C10x78 | 78 | 55 | 15.5 | M10 | 10 | 12 | 10 | 20、25、32、40、50 |
| HY8310.12-7\AM12x92 | HY8310.12-7\BM12x92xL | HY8310.12-7\C12x92 | 92 | 65 | 18 | M12 | 12 | 15 | 11 | 25、32、40、50、63 |
| HY8310.12-7\AM16x108 | HY8310.12-7\BM16x108xL | HY8310.12-7\C16x108 | 108 | 76 | 22.6 | M16 | 16 | 18 | 12 | 45、50、63 |
