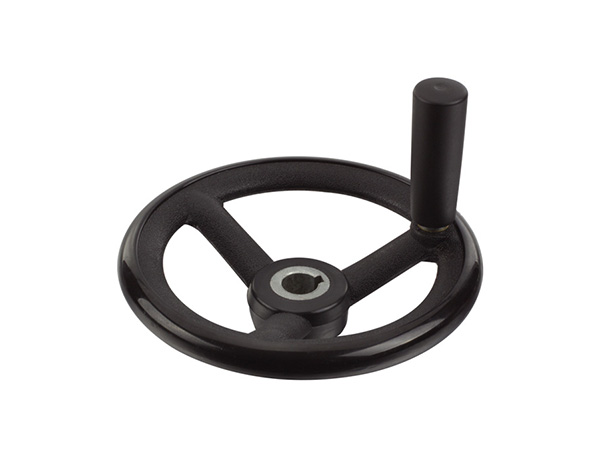

【產品名稱】 圓輪緣手輪
【產品型號】 HY8313.5-1 【執(zhí)行標準】 【產品材質】 增強尼龍 【表面處理】 黑色 【生產廠家】 象山華洋機床附件廠
產品詳情

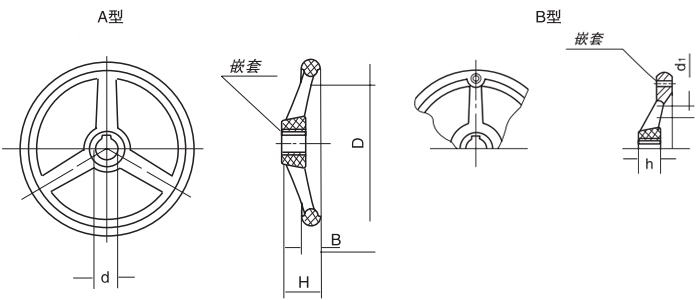

結構圖
參數尺寸
| 產品編號 | 主要尺寸（mm） | 安裝孔 | |||||
| Type A | Type B | D | H | B | d | h | d? |
| HY8313.5-1\A12x100 | HY8313.5-1\B12x100 | 100 | 40 | 15 | 12 | 18 | M6 |
| HY8313.5-1\A12x125 | HY8313.5-1\B12x125 | 125 | 42 | 16 | 12 | 18 | M8 |
| HY8313.5-1\A16x160 | HY8313.5-1\B16x160 | 160 | 50 | 18 | 16 | 20 | M10 |
| HY8313.5-1\A18x200 | HY8313.5-1\B18x200 | 200 | 57 | 20 | 18 | 27 | M10 |
裝配類型：A型不帶手柄，無手柄孔；B型帶手柄，有手柄孔。鍵槽按GB1095-79規(guī)定。
特殊要求說明：中心孔大小、鍵槽大小可按客戶的要求加工定制。
