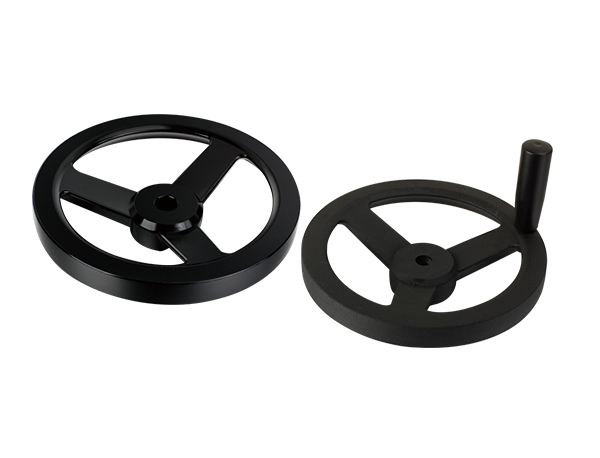

【產品名稱】 輪輻手輪
【產品型號】 HY8313.13 【執行標準】 【產品材質】 鋁合金 【表面處理】 黑色 【生產廠家】 象山華洋機床附件廠
產品詳情

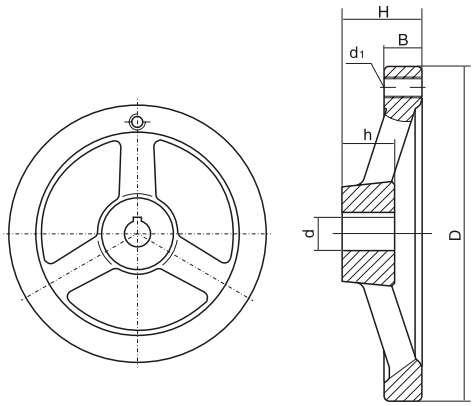

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||
| Type A | Type B | D | H | B | d | h | d? |
| HY8313.13\A16x160 | HY8313.13\B16x160 | 160 | 38 | 18 | 16 | 25 | M10 |
| HY8313.13\A16x203 | HY8313.13\B16x203 | 203 | 40 | 23 | 16 | 27 | M10 |
| HY8313.13\A18x250 | HY8313.13\B18x250 | 250 | 48 | 28 | 18 | 35 | M10 |
裝配類型：A型不帶手柄，無手柄孔；B型帶手柄，有手柄孔。鍵槽按GB1095-79規定，主要應用于平面磨床。
特殊要求說明：中心孔大小，鍵槽大小及手輪表面處理可按客戶要求加工定制。
