【產品名稱】 | 數字位置顯示器 |
【產品型號】 | TA09 |
【執行標準】 | |
【產品材質】 | 塑、鋼 |
【表面處理】 | 黑色或橙色 |
【生產廠家】 | 象山華洋機床附件廠 |

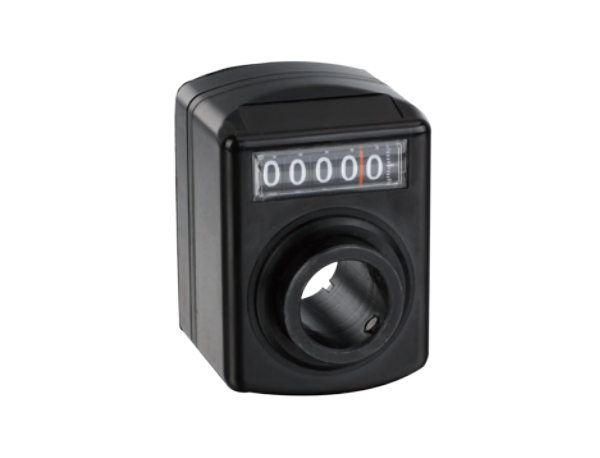

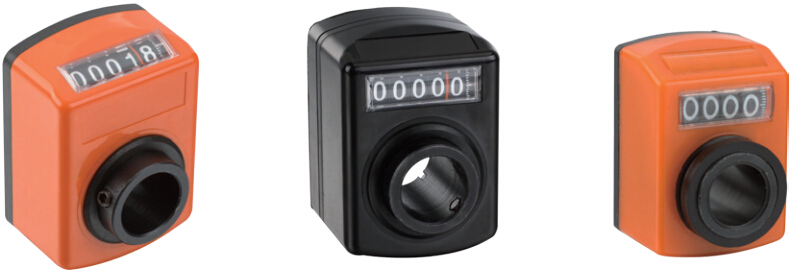

產品外觀

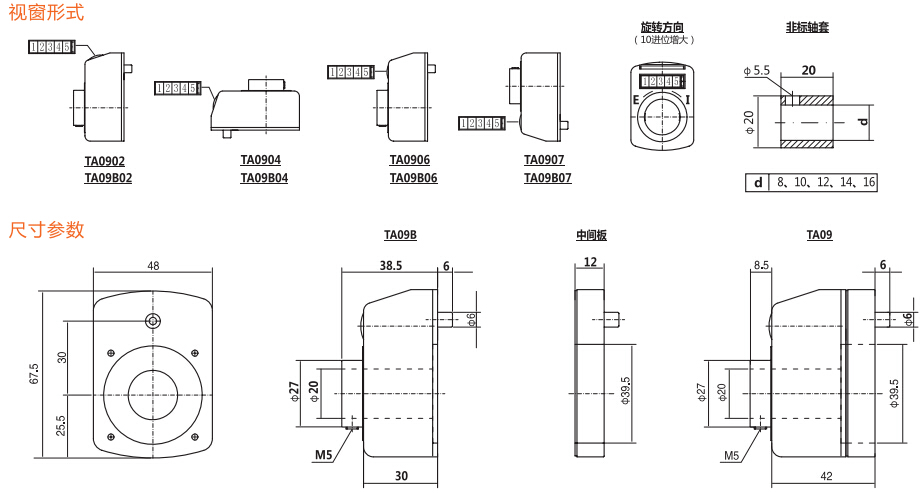

結構圖
參數尺寸
型號 | 讀數位置 | 軸向節距 (mm) | 旋轉方向 | 空心軸內徑 | 顏色 | 轉一圈后讀數 | |||||
TA09 | 上傾斜 02 下傾斜 04 前上 06 前下 07 | 1.0 | 順時針 I 逆時針E | 標準 20mm H7 | 橙色 O 黑色 S | 0 | 0 | 0 | 1 | . | 0 |
2.0 | 0 | 0 | 0 | 2 | . | 0 | |||||
3.0 | 0 | 0 | 0 | 3 | . | 0 | |||||
4.0 | 0 | 0 | 0 | 4 | . | 0 | |||||
TA09B | 5.0 | 0 | 0 | 0 | 5 | . | 0 | ||||
6.0 | 0 | 0 | 0 | 6 | . | 0 | |||||
8.0 | 0 | 0 | 0 | 8 | . | 0 | |||||
10.0 | 0 | 0 | 1 | 0 | . | 0 | |||||
訂貨示例(Example of order): TA09-02-4.0-I-20-O |
TA09=TA09B+ 中間板
空心軸內徑小于20mm采用軸套
可根據要求獲得旋轉一周后的特殊讀數
